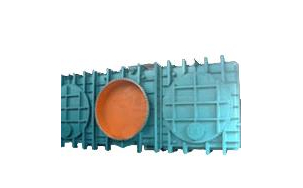

電動封閉式插板閥,FF941X電動封閉式插板閥主要由框架、閥板組成，工作時，連桿受電推力作用帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。該閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。
電動封閉式插板閥,FF941X電動封閉式插板閥主要性能:
公稱壓力MPa
| 0.05MPa
| 0.1 MPa
| 0.15 MPa
| 0.25 MPa
|
密封試驗壓力MPa
| 0.055 MPa
| 0.11 MPa
| 0.165 MPa
| 0.275 MPa
|
強度試驗壓力MPa
| 0.075 MPa
| 0.15 MPa
| 0.225 MPa
| 0.375 MPa
|
密封材料
| 丁腈橡膠
| 硅橡膠
| 氟橡膠
| 硬密封
|
適用溫度
| -20-100℃
| -20-200℃
| -20-300℃
| -20-450℃
|
適用介質
| 空氣、煤氣、含塵煤氣
|
電源電壓
| 380V.AC 50HZ
|
FF941X H-0.5、1.5 1.0、2.5電動封閉式插板閥,FF941X電動封閉式插板閥主要外形及連接尺寸表
DN
| D
| D1
| B
| b
| n-Φd
| H
| H1
| L
| F
| M-ΦK
| 電動功率
| 質量（Kg）
|
走板
| 夾板
| PN0.05/0.10
| PN0.15/0.25
|
400
| 540
| 495
| 600
| 18
| 16-22
| 1250
| 510
| 2420
| 500
| 4-23
| 1.1
| 1.5
| 1080
| 1210
|
450
| 595
| 550
| 600
| 18
| 16-22
| 1380
| 560
| 2480
| 500
| 4-23
| 1.1
| 1.5
| 1160
| 1250
|
500
| 645
| 600
| 600
| 18
| 20-26
| 1600
| 600
| 2610
| 500
| 4-23
| 1.1
| 1.5
| 1250
| 1300
|
600
| 755
| 705
| 800
| 24
| 24-26
| 1750
| 680
| 2720
| 900
| 8-23
| 1.1
| 1.5
| 1315
| 1450
|
700
| 860
| 810
| 800
| 24
| 24-30
| 1884
| 720
| 2815
| 950
| 8-23
| 1.1
| 1.5
| 1585
| 1700
|
800
| 975
| 920
| 800
| 24
| 24-30
| 1970
| 800
| 3225
| 1045
| 8-23
| 1.5
| 2.2
| 1870
| 2050
|
900
| 1075
| 1020
| 800
| 24
| 24-30
| 2086
| 880
| 3640
| 1250
| 8-23
| 2.2
| 2.2
| 2350
| 2550
|
1000
| 1175
| 1120
| 800
| 24
| 28-30
| 2250
| 960
| 3940
| 1250
| 8-23
| 2.2
| 2.2
| 2850
| 3050
|
1200
| 1375
| 1320
| 1200
| 26
| 32-30
| 2837
| 1165
| 5930
| 1060
| 8-33
| 1.1
| 1.5
| 3537
| 3720
|
1400
| 1575
| 1520
| 1200
| 26
| 36-30
| 3057
| 1285
| 6530
| 1400
| 8-33
| 1.1
| 1.5
| 4370
| 4800
|
1600
| 1790
| 1730
| 1200
| 32
| 40-30
| 3257
| 1385
| 7130
| 1560
| 8-33
| 1.5
| 2.2
| 5200
| 5700
|
1800
| 1990
| 1930
| 1400
| 32
| 44-30
| 3400
| 1428
| 7730
| 1750
| 8-33
| 2.2
| 2.2
| 5940
| 6430
|
2000
| 2190
| 2130
| 1400
| 32
| 48-30
| 4010
| 1850
| 8400
| 1800
| 8-33
| 2.2
| 2.2
| 7180
| 7850
|
2200
| 2405
| 2340
| 1600
| 32
| 52-30
| 4110
| 1950
| 9050
| 1900
| 8-33
| 2.2
| 2.2
| 8430
| 9250
|
2400
| 2605
| 2540
| 1600
| 32
| 56-33
| 4365
| 2050
| 9600
| 2360
| 8-33
| 2.2
| 2.2
| 9760
| 10500
|
